智慧供热物联网远程监控系统方案解析

一、方案背景

供热行业是关乎民生的重要基础产业，其生产运行涉及热源制备、管网输送、换热站调控、用户终端服务等多个复杂环节。传统供热企业普遍面临诸多挑战：

·各换热站、锅炉房内的PLC、热量表、压力计、流量计等设备独立运行，运行数据分散留存于本地仪表与人工抄录记录中，尚未形成统一的数据采集与监控体系

·管理人员需定期赴现场抄表、手动汇总报表，运行调度依赖人工经验，供热负荷调节滞后于天气变化与用户需求

·巡检任务以纸质工单流转，故障发现与处置时效性不足，运维质量难以量化追踪。

某城市供热企业承担周边多个居民区与公建单位的供热保障任务，实际供热面积持续增长。为破解上述难题，企业计划对供热系统进行智能化改造，实现生产参数实时上报、设备状态集中管理、能耗数据自动统计，并为企业管理系统提供数据支撑。物通博联（WideIOT）提供高效可靠的工业物联网解决方案。

二、前期调研

经过现场调研，本次项目需要采集的设备及数据点位如下：

1、锅炉房PLC控制系统：供水温度、回水温度、蒸汽压力、炉膛压力、排烟温度、给水流量等（西门子PLC、S7协议，网口空闲）

2、换热站PLC控制站：一次侧供回水温度、二次侧供回水温度、循环泵频率、补水泵状态等（西门子PLC、S7协议，网口空闲）

3、热量表：瞬时热量、累计热量、瞬时流量、累计流量等（RS485串口、ModbusRTU协议）

4、智能电表：电压、电流、有功功率、累计用电量等（RS485串口、DL/T645协议）

5、温湿度传感器：供暖区域实际温度、湿度等（RS485串口、ModbusRTU协议）

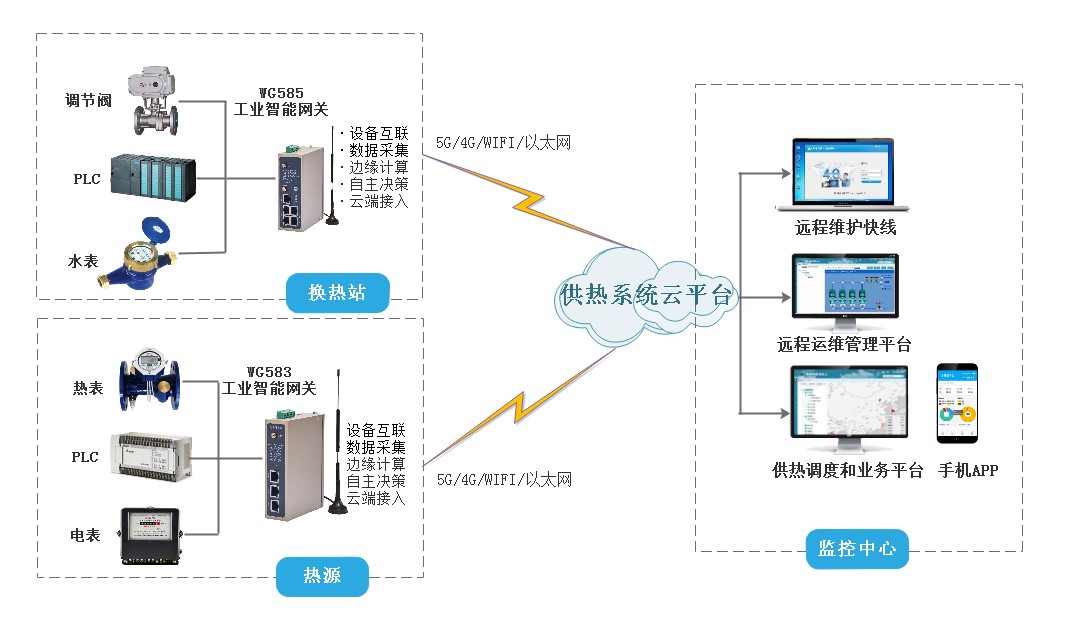

三、系统架构及选型

1、设备层：设备分布于多个换热站与锅炉房，西门子PLC、热量表、智能电表、温湿度传感器等设备均具备标准的通信接口。同时部署摄像头，实现对设备运行状态与现场环境的可视化监测。

2、网关层：部署物通博联工业数据采集终端WG583，通过网口连接西门子PLC，通过RS485串口连接各热量表、智能电表和温湿度传感器，实现多设备、多协议的数据采集与汇聚。采集到的数据通过5G/4G网络，以MQTT协议上报至智慧供热管理平台。

WG583网关核心特性：

·丰富的接口配置：提供2个RS232/485串口和3个百兆以太网口，支持同时接入多台从站设备

·多样的联网方式：支持5GRedCap、4G（Cat4/Cat1）、2.4GWi-Fi（AP/STA）、有线以太网等多种联网方式

·强大的采集能力：内嵌主流工控协议（Modbus、DLT645、OPCUA等），支持快速采集专利算法，可同时采集多种设备数据

·边缘计算功能：支持智能采集、数据过滤、报警触发、跳变触发、公式计算、分组策略等，消除设备异构性，实现数据标准化

·灵活的云端适配：支持通过MQTT、Modbus、OPCUA、SQL、HTTP等方式接入各类云平台和工业软件

·高可靠设计：内嵌软硬件看门狗，支持断网重连、断点续传、异常自恢复，确保无人值守稳定运行

·工业级标准：支持6~35V宽电压供电，工作温度范围-30℃~70℃，满足供热站房恶劣环境要求

3、平台层：智慧供热管理平台接收MQTTJSON报文，解析后对供回水温度、压力、流量、能耗、热量等关键指标进行实时展示，生成趋势曲线、日报周报，并支持异常告警与历史数据追溯，为生产调度与质量分析提供决策依据。

四、实现功能

生产管理人员无需频繁往返车间抄表，通过电脑或手机即可实时查看设备运行参数，显著提升管理效率。

当供回水温度异常、压力超限、流量波动或电表负荷过载时，系统自动触发声光告警，并通过微信、短信、邮件等方式通知相关人员，快速定位并采取措施，确保供暖安全稳定。

系统自动统计各设备运行时长、供热量、能耗等，生成可视化报表，支持按班次、日、月维度导出，综合计算单位供热能耗、管网热损率、设备运转率等精细化指标。

管理人员可通过平台远程控制锅炉启停、换热机组调节、变频器频率设定、电动阀门开度调节等关键操作，加强跨区域资源调度能力，实现无人/少人值守。

采集到的数据可对接企业MES、ERP等系统，为工艺优化、成本核算、设备维保计划提供精准数据基础，助力供热企业数字化转型。

借助大数据分析技术，企业可以根据历史数据预测未来的热力需求，并进行相应的优化调整，在确保舒适度的前提下最大限度地节约能源，提高能源利用率
