基于PLC智能网关的智能物料分拣物联网系统

一、方案背景

随着电子商务与智能制造的快速发展，物流及生产车间对物料分拣的效率与准确性提出了更高要求。传统的人工分拣方式劳动强度大、错误率高，已难以满足连续大批量的生产需求。某大型物流分拣中心的核心工序——物料自动分拣，长期依赖现场人员监控设备运行、人工统计分拣数量。一旦设备异常故障未能及时发现，将导致物料错分、堆积甚至设备卡顿，不仅工作量大、效率低下，也制约了企业向数字化、智能化方向转型。

因此，企业决定对现有分拣产线实施物联网改造，实现对物料识别、分拣动作、设备状态等数据的可视化监控、智能告警、远程管理与统计分析，从而降低人力依赖、提升分拣精度与产线稳定性。

二、现场调研

产线主控制器采用西门子S7-1200PLC，已接入传送带电机、光电到位传感器、电感金属检测传感器、颜色识别传感器、气动分拣气缸推杆、电磁阀控制模块等硬件，实现完整的物料分拣工序。PLC当前具备空闲以太网口，支持S7通信协议，可直接进行数据采集。

车间已部署WiFi网络，中控室服务器已部署工业物联网平台（MQTT协议），因此要求实现S7转MQTT和WiFi上网的功能。

三、解决方案

1、物联网硬件部署

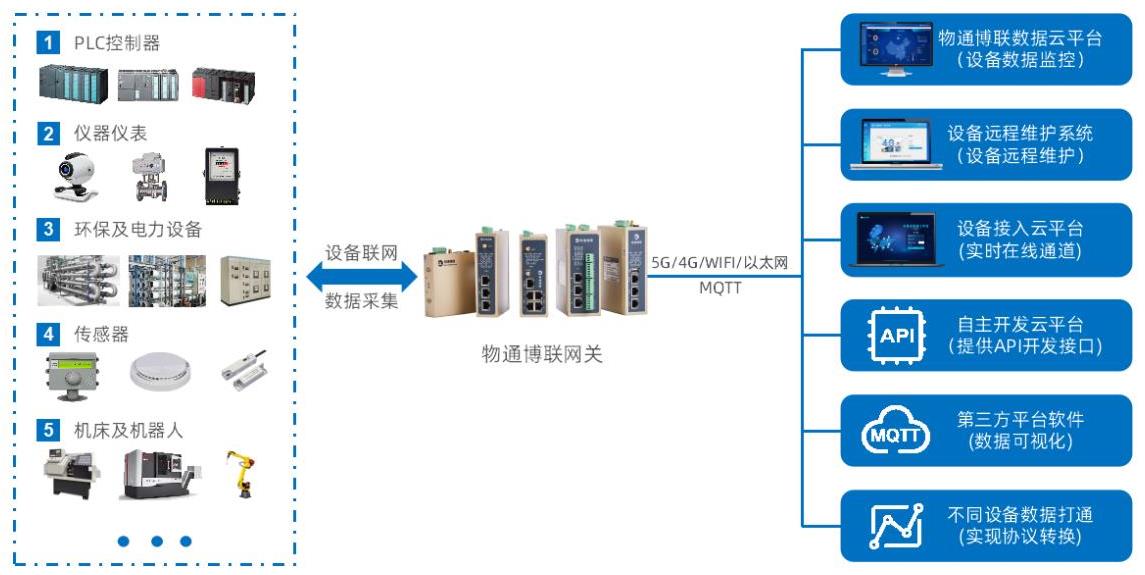

在PLC控制柜内部署物通博联PLC智能网关WG583。该网关具备3个百兆网口、2个串口，支持5GRedCap/4G/Wi-Fi/有线以太网等多种联网方式。通过以太网口连接西门子S7-1200PLC，并为网关接入电源及网络（配置WiFi网络）。完成配置后，在网关管理界面设置需采集的数据变量、PLC通信协议（S7协议）、告警触发规则、数据上传周期及目标服务器地址。

2、数据采集与传输

网关实时采集关键工艺数据，包括：物料到位信号、金属/深色/浅色物料识别结果、各气缸推杆动作状态、传送带运行状态、三类物料分拣计数等。采集到的数据通过完成协议解析与标准化处理，并通过WiFi网络，以MQTT协议及标准JSON数据格式上传至本地服务器。

3、云平台监控与管理

服务器中的物联网平台解析JSON报文，对分拣产线进行可视化处理。通过平台内置的组态功能，以流程图、数字仪表盘、实时趋势图等直观形式呈现产线状态。管理人员可远程访问产线设备状态，实现远程监控、智能告警、生产管理与数据分析。

四、实现功能

1、可视化实时监控

系统以工艺流程图形式，在电脑与手机端同步呈现传送带运行、物料到位检测、类型识别结果及对应气缸推杆动作等全过程动态。同时以数字仪表盘实时显示金属、深色塑料、浅色塑料三类物料的当前分拣累计数量，便于现场与远程人员随时掌握产线状态。

2、智能告警通知

当系统检测到异常情况（如气缸推杆未及时复位、传感器信号异常、传送带电机过载、某类物料计数异常偏低或偏高等），平台立即通过微信、短信、邮件等方式通知责任人，确保异常在第一时间得到处置，减少产线停机和物料损失。

3、远程控制与管理

管理人员通过平台可直接对PLC下发控制指令，包括：远程启停传送带电机、手动触发各分拣气缸动作、复位分拣计数器等，实现无人化远程操作。

4、数据统计与分析

平台自动汇总每批次或每班次的分拣数据，生成各类物料分拣总数、设备运行时长、故障报警次数、分拣效率等统计报表，为生产排程优化、设备预防性维护与绩效考核提供数据支持。
