光伏电站数据采集案例解析

一、项目背景

某大型地面光伏电站总装机容量为100MW，共分40余个光伏方阵，涵盖单晶硅光伏组件、组串式逆变器、箱式变压器、汇流箱、跟踪支架、气象监测站等设备。电站还配备升压站、电能量采集终端、无功补偿装置及环境监测仪，用于实时监测发电量、上网电量、辐照度、环境温度、组件温度、逆变器效率、功率因数等关键运行指标。

当前，光伏电站运营面临以下管理需求：

实现对全站逆变器、汇流箱、箱变、跟踪支架等设备的远程集中监控与统一调度；

实时采集各支路电流、电压、发电功率、日累计发电量、辐照度、组件背板温度等数据；

设备故障（如逆变器停机、组串异常、绝缘故障、过温保护等）自动告警并精准定位；

发电量、设备运行效率与气象数据联动分析，生成运维报表，辅助制定清洗计划、检修策略及功率预测优化，提升电站整体发电效率与设备可用率。

二、方案解析

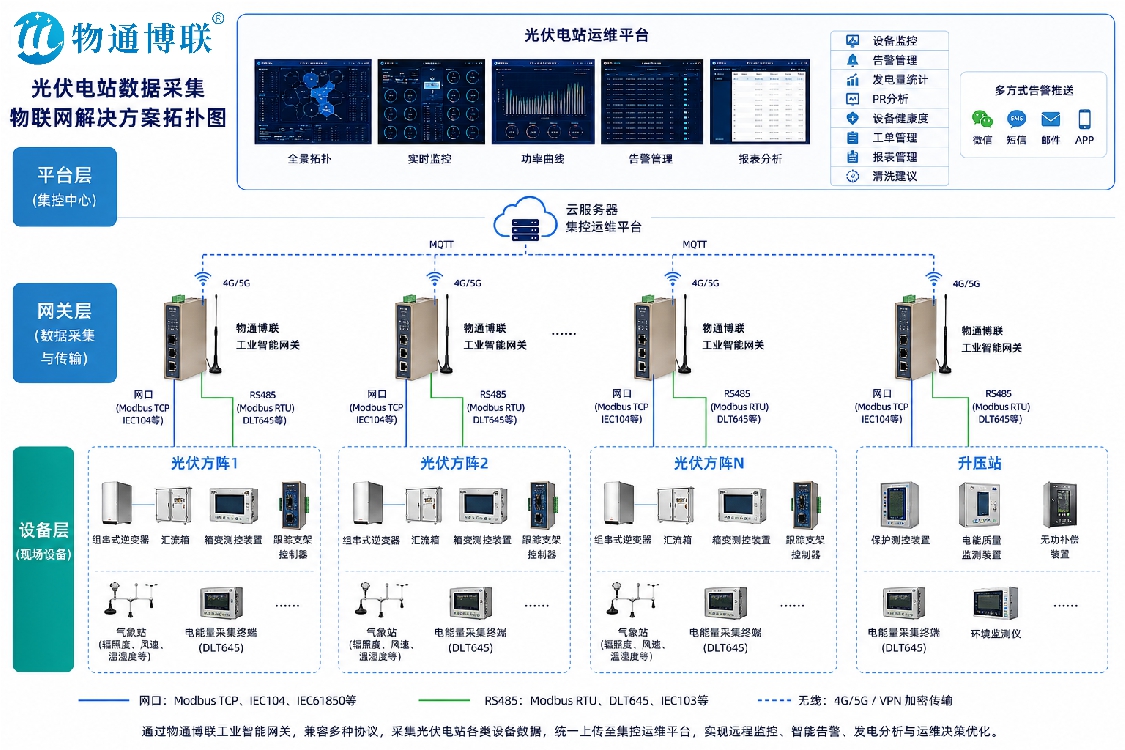

针对上述需求，物通博联（WideIOT）提供基于工业智能网关的光伏电站数据采集物联网解决方案，系统架构如下：

设备层：包括各光伏方阵内的组串式逆变器（支持ModbusTCP/RTU、IEC61850等协议）、智能汇流箱（监测每路电流电压）、箱变测控装置、跟踪支架控制器、气象站（辐照仪、风速风向仪、温湿度传感器）、电能量采集终端（DLT645）以及升压站内的保护测控装置等。

网关层：在每个光伏方阵或区域汇集点部署物通博联工业智能网关WG583，通过网口连接逆变器、箱变测控装置和跟踪支架控制器，通过RS485串口接入多台汇流箱、气象站及电表，实现多协议数据并发采集（如ModbusRTU、ModbusTCP、DLT645、IEC104等），并通过4G/5G方式将数据以MQTT协议上传至光伏电站集控运维平台。

平台层：位于集控中心的光伏电站运维平台负责接收并解析网关上传的数据，实现电站全景拓扑展示、设备组态监控、实时功率曲线、告警分级推送、发电量统计、PR（性能比）分析、设备健康度评估、清洗建议、工单管理等功能，辅助运维人员快速定位异常方阵，优化运维排班与检修计划。

三、功能效益

1、多协议兼容，快速接入

网关支持PLC、逆变器、仪器仪表、传感器及多种通信协议，支持一对多串口/网口采集，无需更换原有设备、无需停电施工，即可快速接入现有逆变器、汇流箱和测控系统，大幅缩短改造周期，降低施工风险。

2、灵活组网，适应广袤场站

网关支持5G/4G/WiFi/以太网等多种联网方式。针对光伏电站方阵分散、光纤敷设成本高的特点，本项目采用4G无线组网，将各区域数据稳定上传至集控中心，同时支持VPN加密传输，保障数据安全性与实时性。

3、设备远程监控与智能告警

平台可对每台逆变器、汇流箱、箱变、跟踪支架进行组态化监控，实时显示直流侧电压/电流、交流侧功率、并网点频率、设备温度、发电量等参数。当逆变器出现孤岛保护、直流过压、绝缘阻抗过低、高温降载等异常时，系统自动通过微信、短信、邮件及APP推送分级告警，并精准定位故障方阵及设备编号，缩短故障排查时间。

4、发电效率与损失分析

系统自动采集各逆变器及方阵的发电量、辐照度、环境温度等数据，生成日/周/月/年发电报表，支持按区域、逆变器型号、投运时间进行横向对比。同时，平台可计算PR值、等效利用小时数、组串失配损失、直流侧衰减率等专业指标，帮助运维团队识别低效组串、判断清洗时机、评估逆变器转换效率，为技改选型和组件更换提供数据依据。

5、设备健康管理与预测性维护

通过对逆变器运行温度、母线电压、并网电流、风扇转速等趋势数据进行建模分析，平台可实现设备健康度评分，提前预警潜在故障（如IGBT老化、风扇轴承磨损、电容容值下降等），指导运维人员开展预测性维护，减少非计划停机，提升设备可用率和发电收益。

6、综合运维决策优化

通过整合气象数据、发电数据、设备状态数据与故障工单记录，平台可生成多维度运营日报，辅助管理层评估不同逆变器品牌性能、对比不同方阵发电效率、优化清洗频率及检修策略，最终实现电站全生命周期度电成本（LCOE）的持续降低，提升电站投资回报率。
