光伏电站Modbus转IEC104网关的方案解析

一、项目背景

某大型集中式光伏电站，地处偏远戈壁地区，场区内分布着数十台光伏逆变器、汇流箱、气象监测站及智能电表等设备。逆变器、汇流箱等底层设备普遍采用ModbusRTU协议进行通信，而电网调度主站及上级监控系统则严格遵循IEC104规约（电力行业标准通信协议）。当前电站面临协议异构导致数据孤岛、运维响应滞后、调度指令下达困难、数据价值未充分挖掘等挑战。

为满足电网调度要求并提升电站智能化管理水平，客户要求实现以下目标：

1、将逆变器、汇流箱等Modbus设备数据统一转换为IEC104规约，接入调度主站，实现“遥测、遥信、遥控、遥调”四遥功能。

2、光伏电站运行参数实时监控（直流电压/电流、交流电压/电流、输出功率、发电量、设备状态等），同时设备故障自动告警，手机端与调度端同步通。

3、实现发电量统计、设备效率分析与报表管理，辅助运维决策。

二、方案解析

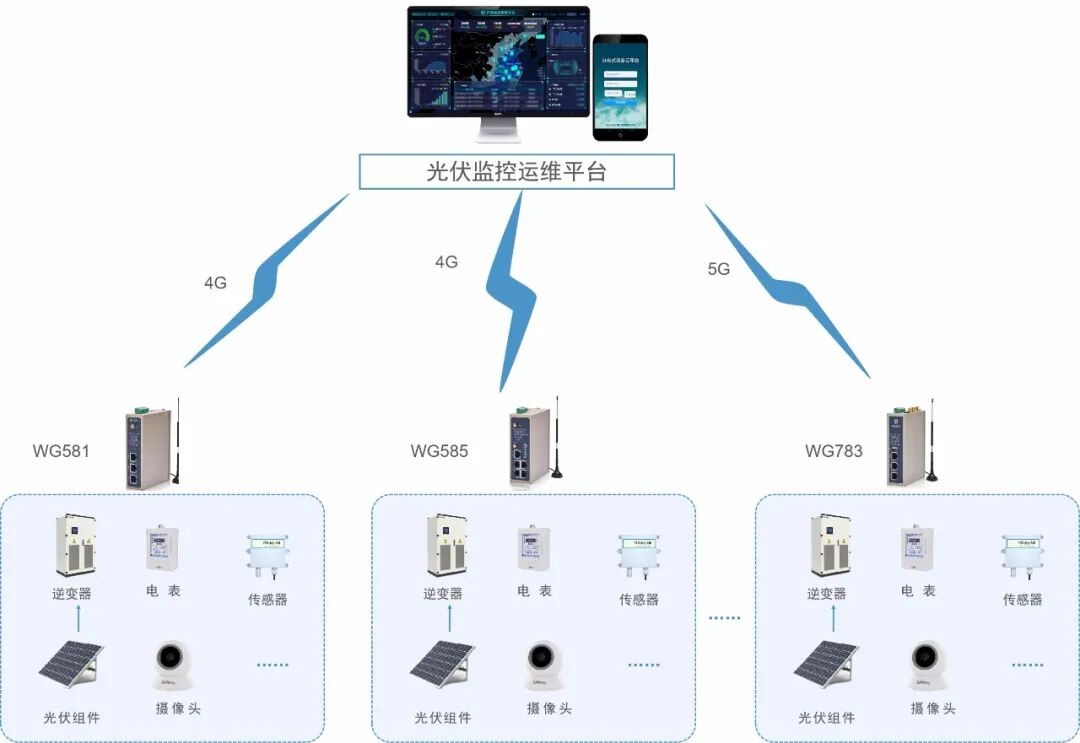

经过调研，物通博联（WideIOT）提供基于工业智能网关的物联网解决方案，系统架构如下：

1、设备层：光伏场区内的核心设备包括光伏逆变器（支持ModbusRTU协议，通过RS485接口输出直流电压、直流电流、交流电压、交流电流、输出功率、日发电量、累计发电量、运行状态等关键参数）、汇流箱（监测各光伏组串电流、电压，采用ModbusRTU通信）、智能电表（配电室关口计量，支持Modbus协议）及气象站（采集辐照度、环境温度、风速等数据，支持Modbus协议）。

2、网关层：物通博联部署工业智能网关，通过RS485串口接入逆变器ModbusRTU数据，实时采集设备参数与能耗数据；网关内嵌IEC104协议栈，将采集到的Modbus数据点表映射为IEC104遥测、遥信、遥控、遥调数据类型，实现无缝协议转换；并通过4G无线方式将数据上传至调度主站管理平台。

3、平台层：电网调度主站管理平台实时接收网关上传的IEC104数据，实现调度主站侧实时遥测/遥信数据展示、遥控/遥调指令下发、并网合规性监控，以及设备可视化监控、设备故障告警、发电量报表统计、设备效率分析等功能。

三、功能效益

1、工业智能网关具备以太网口和串口（RS485/RS232），支持ModbusRTU、ModbusTCP、DLT645等多种下行采集协议，上行可转换为IEC104/103/101、IEC61850、MQTT等电力规约，支持-20℃~70℃宽温工作与光伏供电，满足戈壁、荒漠等偏远光伏电站恶劣环境要求。

2、工业智能网关支持5GRedCap/4G/WiFi/以太网等上网方式。本次项目采用4G无线方式上传数据，避免偏远地区敷设光纤的高昂成本。网关同时支持断点续传功能，网络中断时本地缓存数据，恢复后续传，保障数据完整性。

3、通过数据对接，实现对光伏电站的全面监控：遥测数据包括各逆变器直流/交流电气参数、发电功率、日/累计发电量；遥信数据包括并网状态、运行状态、故障标志位；遥控/遥调功能支持远程下发启停指令与功率设定值，满足AGC/AVC调节要求。系统支持多级告警规则配置，异常时自动通过短信、微信、邮件推送通知运维人员。

4、通过数据对接，管理人员可查看日/月/年发电量统计报表、各逆变器转换效率对比、组串级电流电压偏差预警等数据，并在发电效率异常时自动告警；进而指导光伏组件清洗、设备运维等工作开展，有效延长光伏使用寿命，增加运营效益。

5、通过综合设备运行数据与发电数据，可计算电站综合发电效率、组串发电偏差率、理论发电量与实际发电量偏差、碳减排量等指标，快速定位异常组串，精准发现局部遮挡、组件老化等隐患，减少发电损失，提升运维效益。
