智能工厂PLC和工业机器人数据采集解决方案

时间：2026-10-19 11:36:48

一、项目背景

在制造业数字化转型的浪潮中，生产现场的设备联网与数据采集已成为智能工厂建设的基础工程。然而，大量制造企业面临着一个共性困境：车间内不同品牌、不同类型的设备各自为政，数据无法互通，生产管理长期依赖人工抄录和经验判断。

以某精密仪器制造企业为例，该企业主营各类能源仪表、传感器等设备的精密加工，车间内配置了工业机器人以及多套PLC自动化设备。这些设备通信协议各异，形成了一个个“数据孤岛”。生产调度和设备状态全靠现场员工监控和操作，产量统计靠手工报表，设备故障往往在不能及时发现。因此，企业迫切需要通过设备联网与数据采集，打通从设备层到管理层的数字链路，实现远程监控与数字化管理。

二、客户需求

该企业的核心诉求可以归纳为以下层面：

1、设备联网层面，需要将车间内分散的CNC、PLC、工业机器人统一接入网络，实现设备状态的集中可视。

2、数据采集层面，需要实时获取设备运行状态、工艺参数、产量计数、报警信息等关键数据，替代人工抄录。

3、系统对接层面，采集的数据需要标准化处理后上传至企业已有的MES系统（MQTT协议），为生产排程、质量追溯、设备管理提供数据支撑。

三、项目调研

经过对客户车间的现场调研，设备分布与通信条件如下：

PLC控制设备：产线核心控制采用西门子S7-1200/1500系列PLC，部分辅助工位使用三菱FX系列和欧姆龙CP系列。西门子PLC具备以太网口，三菱和欧姆龙设备以RS485串口通信为主。

工业机器人：上下料及搬运工位部署了发那科机器人，机器人控制器通过以太网与产线PLC进行信号交互。机器人本身的运行数据（轴坐标、运行状态、报警码、IO信号）需要通过网口侧进行采集。

网络环境：车间已覆盖工业WiFi网络，但部分设备区域有线网络未覆盖，为减少布线施工的影响，需要网关支持WiFi和以太网上网能力。同时，MES系统位于企业机房，要求数据以MQTT协议上报。

四、解决方案

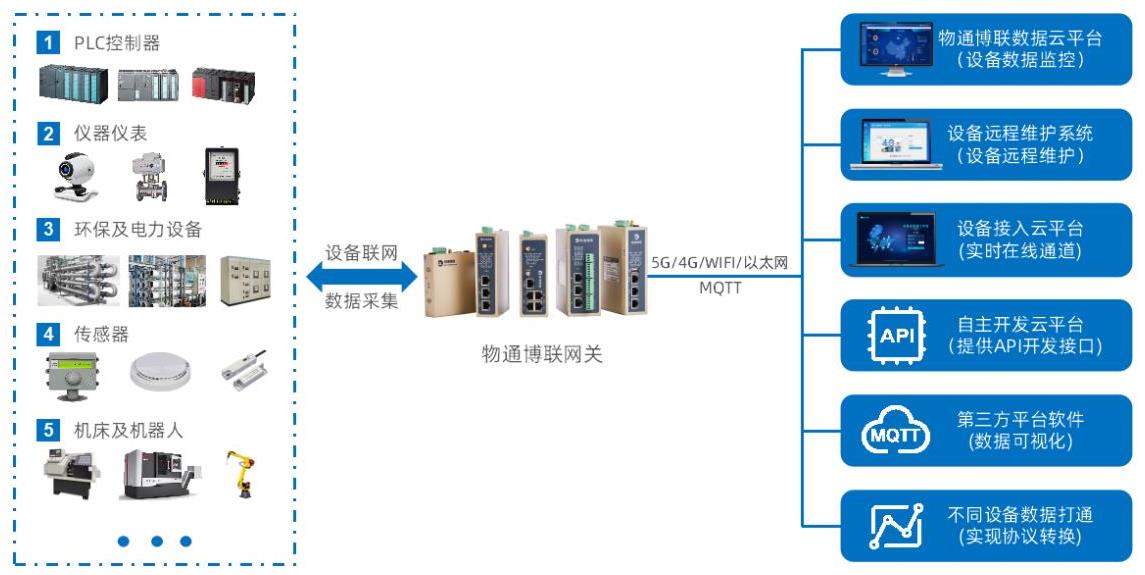

本方案采用物通博联WG583工业智能网关作为数据采集的核心节点。该型号具备2个RS232/485串口和3个百兆以太网口，可接入各品牌PLC和工业机器人；支持5GRedCap、4G、WiFi、有线以太网等多种联网方式，适应车间网络条件实现灵活上网；内嵌Modbus、S7、MC等主流工控协议，并支持协议定制扩展。

实施方式

第一步：设备接入与协议配置。网关通过网口连接西门子PLC和工业机器人，通过RS485串口连接三菱和欧姆龙PLC。在物通博联设备管理云平台中，为每台设备配置对应的通信协议和采集变量表。

第二步：数据采集与边缘处理。网关按照设定的采集周期读取设备寄存器数据，在网关侧完成数据过滤、量程变换、报警阈值判断等边缘计算处理。例如，当机器人报警码非零或PLC输出故障标志位时，网关立即触发告警通知。

第三步：数据上报与系统对接。处理后的数据以MQTTJSON格式通过车间WiFi或以太网网络上报至企业MES系统，从而实现对各个生产设备的远程监控、故障告警、统计分析、生产管理等功能。
