免布线免停机｜污水厂多 PLC 无线二层内网互通落地案例
2026-10-21 17:04:09
导读： 污水厂老厂自控改造两大痛点：开挖布线成本高、不敢改动稳定运行的 PLC 程序。本案例复用厂区现有工业 WiFi‑AP，实现 PLC 与组态系统无线二层透明互通，原有自控系统零修改，兼顾施工降本与 IT 网络合规。
污水厂老厂自控技改，经常会遇到两难困境：
厂区构筑物分散、水池钢结构多，如果改造 PLC 通讯，重新开挖管沟敷设网线，土建成本高、施工周期长，还可能影响现场生产；
但更让业主和集成商顾虑的是：现有 PLC、组态系统已经稳定运行多年，一旦修改程序、调整组态，将带来不可预估的停机风险。
有没有一种方式，既不用大动土建布线，又完全不改动原有自控业务？
本期分享某污水处理厂真实落地改造项目：借助物通博联 WR713 工业无线路由器，复用厂区已建好的工业 WiFi‑AP，搭建二层透明无线网络，直接替代原有有线链路，实现多台 PLC、组态电脑之间稳定无线互联互通。
01 客户诉求 该污水厂原有自控系统采用有线以太网通讯，包含：
1 台施耐德 M430 主站 PLC
4 台西门子 S7‑200 从站 PLC
1 台组态监控电脑
随着厂区技改，原有有线链路无法满足现场使用，如果重新布线，施工难度大、造价高，客户提出 3 个核心硬性要求：

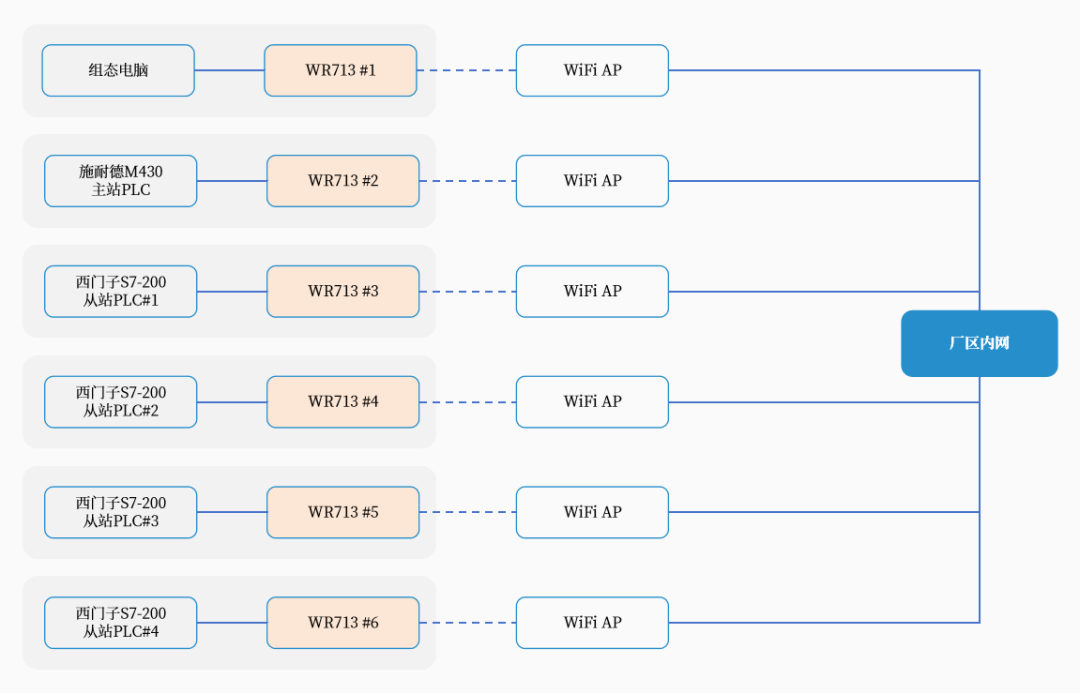

1. 实现主站 PLC、从站 PLC、组态电脑完整互联互通，稳定支撑 Modbus‑TCP 轮询读写； 2. 原有 PLC 程序、组态软件参数完全不做修改，规避程序改动带来的生产风险； 3. 适配污水厂高湿、强电磁干扰工况，网络纳入厂区 IT 统一管理，满足内网安全管控，支持故障自动自愈。 02 方案设计 本项目不新增无线基站，直接复用客户现场已部署的工业 WiFi‑AP，采用「一台自控设备对应一台 WR713 路由器」就近接入的扁平化架构。
6 台 WR713 全部设置为 STA 站点模式接入厂区 WiFi，构建二层透明工业局域网。
1.内网传输不走公网，无流量资费，规避外网安全风险；
2.扁平化架构，单点路由器故障仅影响对应设备，不会造成全厂自控瘫痪；
3.IP 地址、WiFi SSID、加密策略全部遵从客户 IT 规划，我方设备仅做适配接入，不自建独立专网，更容易通过业主网络安全审批。
为什么选择WR713工业无线路由器？

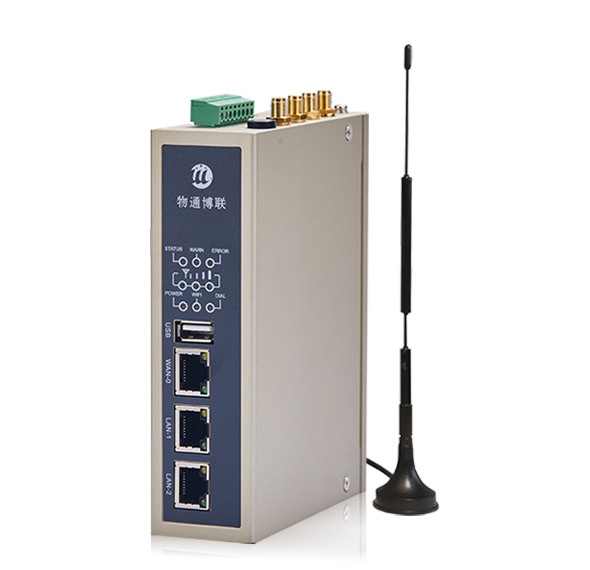

WR713 是物通博联推出的高性能双频 WiFi 工业路由器，专门面向复杂工业现场，适配水务场景严苛工况：
支持 2.4G/5.8G 双频 WiFi，STA 模式实现二层透明转发，Modbus‑TCP 协议原生透传，无需协议转换，PLC 程序、组态零改动；
千兆以太网口，网口具备 1.5KV 电气隔离，抵御水泵、变频器带来的强电磁干扰；
工业宽温‑20℃~70℃，金属 IP30 外壳，适应污水厂潮湿、多粉尘环境；
硬件看门狗、链路检测、断线自动重连，满足污水厂无人值守，故障自动恢复；
支持静态 IP 配置、内置防火墙，无缝融入厂区现有网络架构，保障内网安全。
03 项目验收 改造完成后开展完整稳定性测试，项目达标标准清晰可落地：
全网设备互相 ping 测试无丢包，组态软件可正常读写全部主、从站 PLC；
施耐德主站对 4 台 S7‑200 从站 Modbus‑TCP 周期轮询稳定，数据采集、指令下发准确无误；
人为断开无线链路，设备能够快速自动重连恢复通讯；
72 小时连续稳定性拷机，无掉线、断连、数据异常问题。
04 方案价值 本污水厂多 PLC 无线内网互通方案，借助工业路由器构建二层透明无线链路，破解厂区点位分散、布线施工难、停产改造风险高等难题，整套方案兼顾可靠性与经济性，用无线替代传统有线布线，为污水、水务行业远程站点互联互通提供轻量化落地路径。
1、业务零改，规避停机：原有 PLC 程序、组态软件无需改动，规避技改调试引发的停机风险。
2、复用 WiFi，缩短工期：复用厂区现有 WiFi 基建，免去开挖布线土建成本，压缩改造工期。
3、内网传输，安全合规：数据全程内网传输，不经过公网，贴合厂区 IT 规划，满足网络安全管控。
4、链路自愈，简化运维：故障隔离架构搭配工业自愈链路，适配污水厂无人值守场景。
5、工程全包，资料齐全：勘测、配置、实施、验收一站式落地，配套全套工程资料，减轻集成商实施压力。
