食品污水处理设备物联网解决方案

一、方案背景

随着食品加工行业规模不断扩大，生产过程中产生的污水处理需求持续增长。传统污水处理设备依赖人工现场巡检和本地PLC控制，存在设备运行状态不透明、水质超标无法及时发现、故障停机影响生产、能耗与药耗统计困难等问题，难以满足设备制造商对设备远程运维和客户增值服务的要求。

某食品污水处理设备制造商为提升设备数字化服务能力，计划对已交付用户的污水处理设备进行数据采集与远程监控，实现设备运行状态实时上报、水质参数在线监测、故障集中告警、能耗药耗统计，为设备运维管理提供数据支撑。物通博联（WideIOT）提供高效可靠的工业数据采集物联网解决方案。

二、前期调研

经过现场调研，本次项目需要采集的设备及数据点位如下：

1、PLC控制器：曝气池溶解氧、厌氧池ORP、好氧池污泥浓度、回流泵频率、风机转速、阀门开度、运行状态、故障代码等（RS485串口、ModbusRTU协议）

2、水质在线监测仪：COD、氨氮、总磷、总氮、pH值、浊度、水温等（RS485串口、ModbusRTU协议）

3、智能电表：电压、电流、有功功率、累计用电量等（RS485串口、DL/T645协议）

4、智能水表/流量计：进水流量、出水流量、累计处理水量等（RS485串口、ModbusRTU协议）

5、加药装置：加药泵运行状态、加药量、药液液位、余氯等（RS485串口、ModbusRTU协议）

三、系统架构及选型

1、设备层：设备分布于多个厂区污水处理站点，站点数量多、分布广，具备标准通信接口与稳定供电条件。根据现场情况，要求网关具备至少多路串口和4G上网能力。

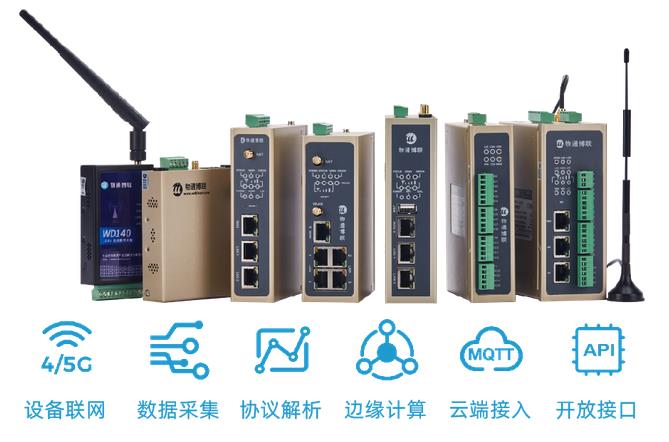

2、网关层：物通博联部署工业智能网关WG583，实现PLC控制器、水质在线监测仪、智能电表、智能水表、加药装置等多设备、多协议的数据采集。采集到的数据通过4G网络，以MQTT协议上报至设备运维管理平台。

WG583网关核心特性：

丰富的接口配置：提供两路RS232/485串口和三个百兆以太网口，支持同时接入多台RS485设备实现一对多数据采集

多样的联网方式：支持5GRedCap、4G（Cat4/Cat1）、Wi-Fi（AP/STA）、有线以太网等多种联网方式

强大的采集能力：内嵌主流工控协议（Modbus、DLT645、PLC等），支持快速采集专利算法，可同时采集多种设备数据

边缘计算功能：支持智能采集、数据过滤、报警触发、跳变触发、公式计算、分组策略等消除设备异构性，实现数据标准化

灵活的云端适配：支持通过MQTT、Modbus、OPCUA、SQL、HTTP等方式接入各类云平台和工业软件

高可靠设计：内嵌软硬件看门狗，支持断网重连、断点续传、异常自恢复，确保无人值守稳定运行

工业级标准：支持9-36V宽电压供电，-30~70℃工作温度范围满足户外恶劣环境要求

3、平台层：设备运维管理平台接收MQTTJSON报文，解析后对污水处理设备运行状态、溶解氧、COD、氨氮、总磷、总氮、pH值、能耗、药耗、处理水量等关键指标进行实时展示，生成趋势曲线、日报周报，并支持异常告警与历史数据追溯，为运营调度与设备维保提供决策依据。

四、实现功能

运营管理人员无需频繁往返各污水处理站点，通过电脑或手机即可实时查看污水处理设备运行参数与告警信息，显著提升管理效率。

当COD超标、氨氮超标、总磷超标、pH异常、溶解氧不足、加药泵故障、风机过载或流量异常时，系统自动触发微信、短信、邮件等告警，提醒及时处理。

系统自动统计各污水处理设备运行时长、处理水量、能耗、药耗、水质指标均值与极值，生成可视化报表，支持按班次、日、月维度导出。

通过物通博联设备管理云，可对工业智能网关进行远程配置、固件升级、日志查看，也能对异地PLC进行远程编程调试和远程上下载程序等操作，降低运维成本。

采集到的数据可对接企业环保管理系统，为污水处理工艺优化、成本核算、设备维保计划提供精准数据基础，助力食品污水处理站数字化转型。
