空压机运行状态可视化监控系统方案

一、方案背景

空压机是工业生产中重要的动力设备，广泛应用于制造、化工、纺织、食品等行业，其运行状态直接影响生产线的稳定性和能耗水平。传统空压机管理依赖人工巡检、本地仪表查看和纸质记录，存在数据滞后、故障发现不及时、能耗统计粗放、多台设备管理困难等问题，难以满足现代工厂对设备精细化管理和节能降耗的要求。

某大型制造企业为提升空压站数字化管理水平，计划对空压机群进行运行状态数据采集与远程监控，实现运行参数实时上报、设备状态集中管理、能耗数据自动统计、故障预警及时推送，并为企业能源管理系统（EMS）提供数据支撑。物通博联（WideIOT）提供高效可靠的工业数据采集物联网解决方案。

二、前期调研

经过现场调研，本次项目需要采集的设备及数据点位如下：

1、螺杆式空压机：排气压力、排气温度、运行电流、加载/卸载状态、运行时间等（西门子PLC、S7协议，网口空闲）

2、智能电表：电压、电流、有功功率、累计用电量等（RS485串口、DL/T645协议）

3、流量计：瞬时流量、累计流量等（RS485串口、ModbusRTU协议）

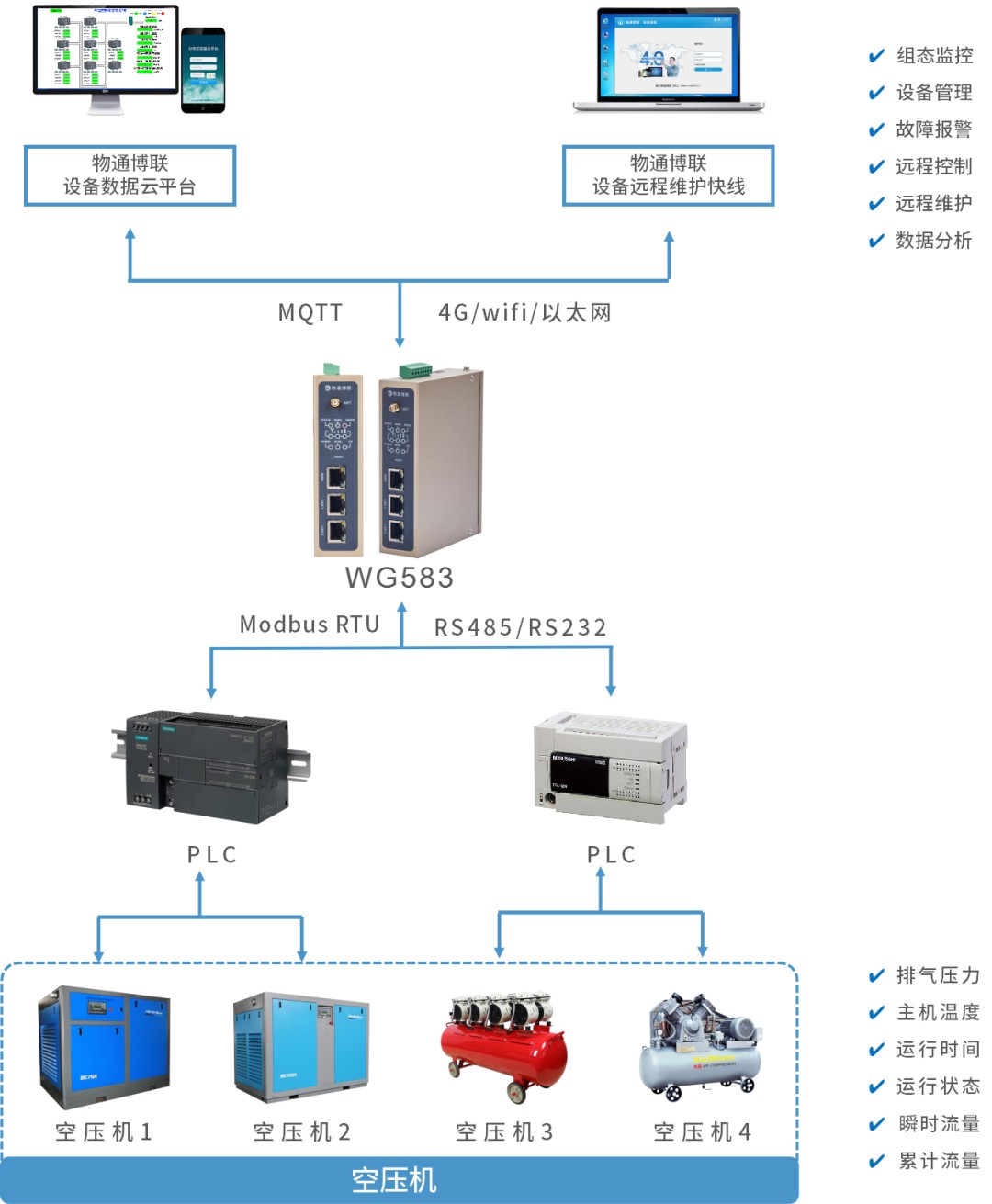

三、系统架构及选型

1、设备层：空压机、储气罐、智能电表、流量计等设备分布于空压站不同区域，具备标准通信接口（串口/网口）。同时车间具备完善的WiFi网络

2、网关层：部署物通博联工业数据采集终端WG593，通过网口连接空压机西门子PLC，通过RS485串口连接、智能电表和流量计。采集到的数据通过工厂内部WiFi网络，以MQTT协议上报至企业能源管理系统（EMS）。

WG593网关核心特性：

丰富的接口配置：提供3个百兆网口和1个RS232/485串口，支持多路AI/AO/DI/DO，可同时接入PLC、电表、流量计及传感器等设备。

多样的联网方式：支持5GRedCap、4G（Cat4/Cat1）、2.4GWi-Fi（AP/STA）、有线以太网及LORA等多种联网方式，适应空压站多样化的网络接入条件。

强大的采集能力：内嵌主流工控协议（Modbus、DLT645、西门子、三菱、欧姆龙等），支持快速采集专利算法，可同时采集多种设备数据。

边缘计算功能：支持智能采集、数据过滤、报警触发、跳变触发、公式计算、分组策略等，消除设备异构性，实现数据标准化。

灵活的云端适配：支持通过MQTT、Modbus、OPCUA、SQL、HTTP等方式接入各类云平台和工业软件。

高可靠设计：内嵌软硬件看门狗，支持断网重连、断点续传、异常自恢复，确保无人值守稳定运行。

工业级标准：支持6~35V宽电压供电，工作温度范围-30℃~70℃，满足工业车间恶劣环境要求。

3、平台层：企业能源管理系统（EMS）接收MQTT的JSON报文，解析后对排气压力、排气温度、露点温度、能耗、流量、故障等关键指标进行实时展示，生成趋势曲线、日报周报，并支持异常告警与历史数据追溯，为设备调度与节能分析提供决策依据。

四、实现功能

设备管理人员无需频繁往返空压站抄表，通过电脑或手机即可实时查看空压机运行参数，显著提升管理效率。

当排气压力异常、排气温度过高、露点温度超标或电表负荷过载时，系统自动触发声光告警，提醒及时处理。

管理人员可对空压机进行远程操作，如设备启停、阀门开关等，从而提升应急响应能力与管理水平，保障生产安全。

系统自动统计各空压机运行时长、产气量、能耗、压力等数据，生成可视化报表，支持按班次、日、月维度导出。

采集到的数据可对接企业EMS、MES、ERP等系统，为节能优化、成本核算、设备维保计划提供精准数据基础，助力工厂数字化转型。
