如何采集污水处理厂并实现远程监控故障告警

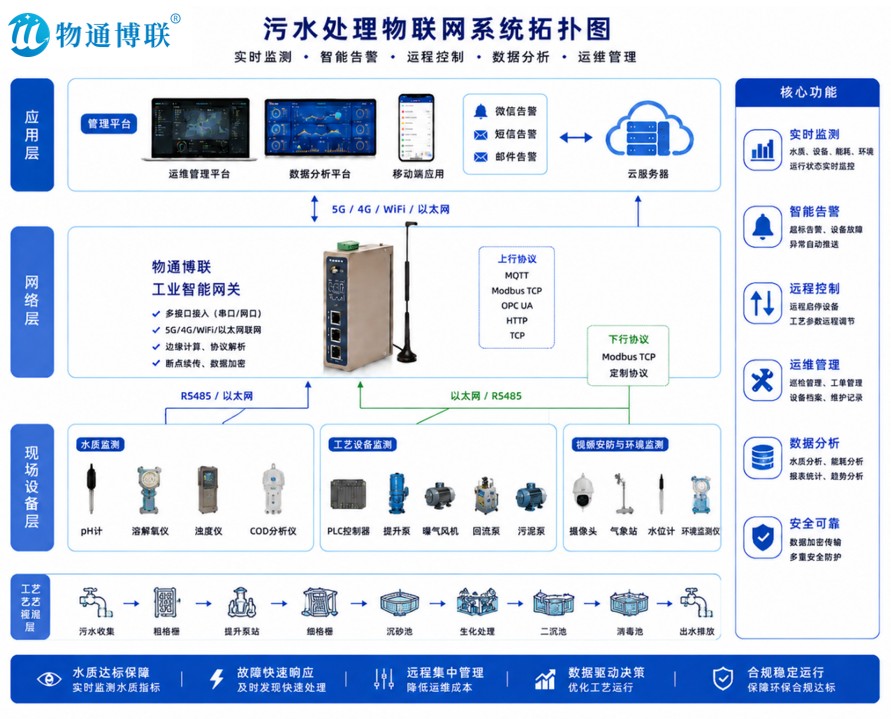

某污水处理厂实现智能化改造升级，建设一套信息化、可视化的管理系统，以支撑污水处理系统高效运行，并推动水厂降本增效、绿色运营等一系列目标的实现。管理系统采用分层式架构，由数据采集层、数据传输层、数据处理层、用户应用层四层组成，各层级间通过标准化协议实现数据交互与指令联动，保障系统全流程稳定高效运行。

1、数据采集层

现场设置四个PLC控制站，采用板式格栅+曝气沉砂池的一级处理工艺，二级处理采用改良AAO工艺，深度处理采用高效沉淀+滤布滤池工艺:，需要数据采集的设备如下：

PLC控制站1：生化池搅拌机、回流泵、二沉池刮泥机、污泥井、水泵、鼓风机

PLC控制站2：沉淀池搅拌机、刮泥机、污泥循环泵、排放泵及各类仪表

PLC控制站3：污泥脱水机、储泥池、板框压滤机、压缩机等设备

PLC控制站4：粗/细格栅回转格栅机、进出水阀门、进水仪表、吸渣机、砂水分离器等

2、数据传输层

经过调研，现场PLC均为西门子PLC，各类仪表均支持ModbusRTU标准协议，从而在现场分别部署工业智能网关，能够接入PLC、仪器仪表、传感器、摄像头等设备，实时采集设备状态、工艺参数、故障信号等数据并实现4G上网，实时上报到云服务器中的污水处理厂物联网平台中，构建安全可靠的数据通信链路。此外，可实现PLC远程控制、远程编程调试和远程上下载程序等远程化操作，提高工作效率与管理水平。

3、数据处理层

云服务器端实现对多维度数据的解析与处理，并将重要参数写入数据库，实现对各个设备数据与组态控件的绑定与联动，同时对各个数据信息进行告警监测，超出安全阈值自动告警。此外，通过数据接口可对接到上级部门平台中，实现数据共享与互联互通。

4、用户应用层

管理人员通过手机端或电脑端即可查看水厂组态界面，实时了解进水水质、生化池参数、出水达标情况、全厂能耗及设备运行效率等重要参数；出现异常情况时也能通过微信、短信、邮件等方式查看告警信息，进而采取措施远程控制设备启停或阀门开关。

日常巡检工作中，也能够实时建立电子工单并记录操作信息，从而综合各项数据生成生产、能耗、药耗、达标率等分析报表，为设备科学运维与高效运行提供数据支持，不断提高污水处理效率，保障污水排放合规可靠。
