用户侧储能电站远程监控智慧运营系统方案

某地计划在区域内公共充电桩停车场、自来水厂、工商业建筑等场景部署储能设备，其中公共充电桩停车场、自来水厂、工商业建筑通过低压接入供电系统，水厂则采用高压接入供电系统，从而利用运用峰谷电价实现经济化运营，减轻电力成本，有效提升电力系统的调节与抗风险能力。

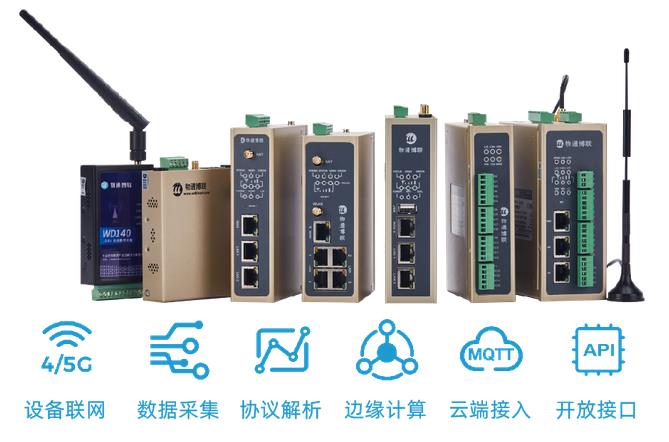

由于储能柜数量多且位置分散，必然带来较高的人员管理成本。因此当地建立一套储能电站信息化管理平台以实现对储能设备的远程监控与集中管理。对此，物通博联（WideIOT）提供4G无线网关，实现储能设备数据采集和4G上网，构建与监控中心的稳定传输链路，为储能设备远程监控、告警、管理、控制与数据统计分析等应用提供数据支持。

系统架构

1、储能层：储能柜包括BMS、PCS、温湿度传感器、电压电流传感器及摄像头等设备。

2、网关层：4G无线网关通过串口、网口、IO口接入储能设备，实时采集设备运行电压、电流、电量、温度、功率等参数，并定时通过4G网络上报到云平台中。

3、平台层：储能电站信息化管理平台接收并处理数据，实现储能电站概况、告警管理、运维管理、数据报表、数据分析等功能。

实现功能

网关具备多个串口/网口，支持接入接入BMS、PCS、智能电表、温湿度传感器、电压电流传感器及摄像头等设备，实时采集设备数据并实现5G/4G/WiFi/以太网等方式上网。

网关具备丰富协议库，支持Modbus RTU/TCP、DLT645、CJ188、IEC101/103/104、IEC61850等多种能源协议，能够转换为Modbus、MQTT、IEC104、OPC UA等协议对接到上层系统中。

网关支持灵活设定告警规则，能够在监测到异常数据自动通过微信、短信、邮件等方式进行告警，从而快速定位诊断采取措施，确保储能电站的安全稳定运行。

网关具备宽温宽压、强抗干扰、坚固耐用等工业级设计；同时支持断网重连、断点续传等功能，确保户外环境能够长期稳定运行，数据真实完整。

平台能够实现对能源数据的分类统计与可视化处理，基于能源数据大屏，可以快速了解设备位置分布、数量型号、运行状态与工艺参数等信息，并能快速形成数据报表进行对比分析。
