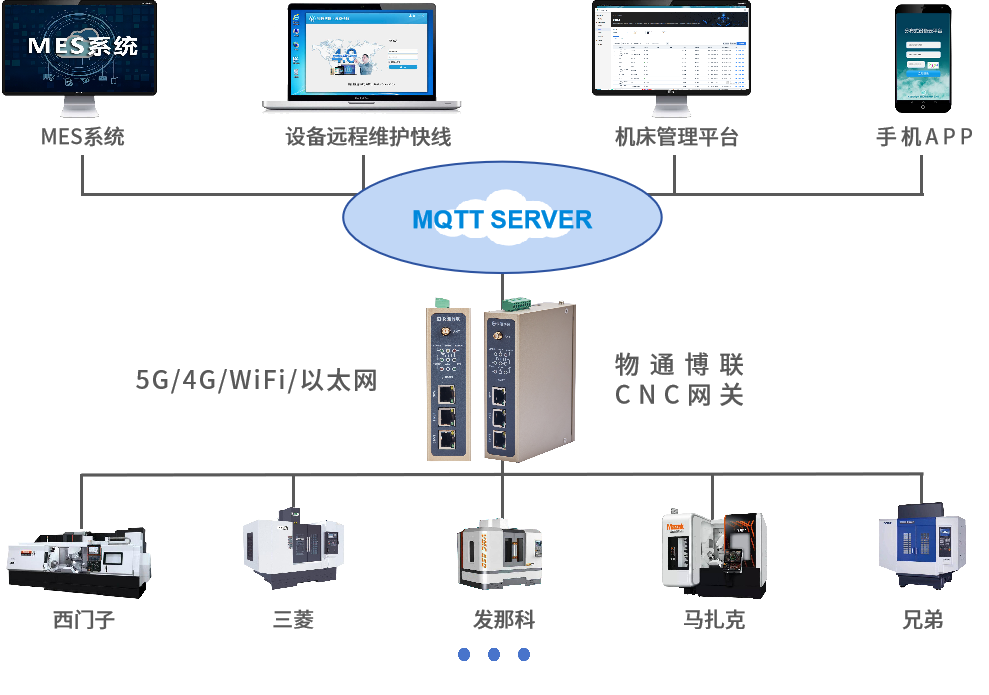

物通博联机床采集网关支持采集市面上大部分的机床设备（西门子、马扎克、三菱、发那科、海德汉、兄弟、哈斯、凯恩帝、台湾宝元、广州数控等等）的数据，通过MQTT物联网协议接入工厂的MES系统、工厂的加工系统及物联网系统物通博联云平台等，有助于提高生产效率、降低成本、保障生产安全，实现智能化决策，为工厂的可持续发展提供有力支持。

今天我们来介绍一下如何通过通过物通博联工业智能网关采集发那科CNC机床数据。



操作步骤



1



网关配置上网方式

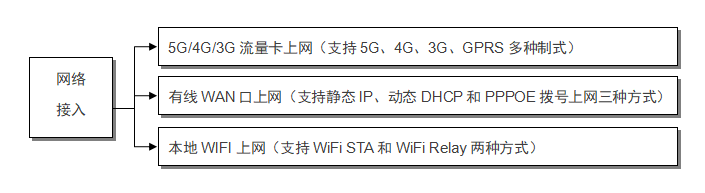

网关做为一个远程云网关设备，网络功能是其最基础也是最重要的功能之一。物通博联网关支持所有的广域网上网方式，用户可以选择其中一种进行联网并且有且只能开启一种上网方式。



*具体配置过程可以查看网关使用手册



2



CNC配置

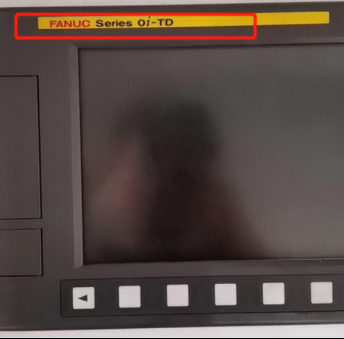

此系统为：0I-TD

注：凡是系统中带i的，基本上都有网络通讯和采集功能。如果系统中带有mate字样，并且比较老可能不含网口。

1.确认通讯接口

发那科的通讯接口有两种，一种是串口，一种是网口。网口常见位置，CD38（丝印标号），可通过这个确认：

1.1.数控面板的后面

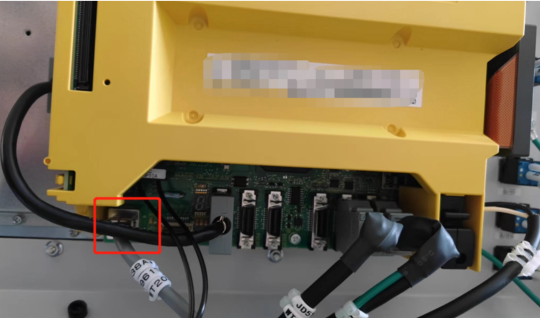

1.2.电器柜中跟其他控制器一起（一般是那个竖长条黄色的控制器）

1.3.其他位置：其他位置一般是前面两个位置用网线引出来后做的网口母头，常见在机床数控面板侧面，机床电器柜后面等等。

2.以太网通讯设置

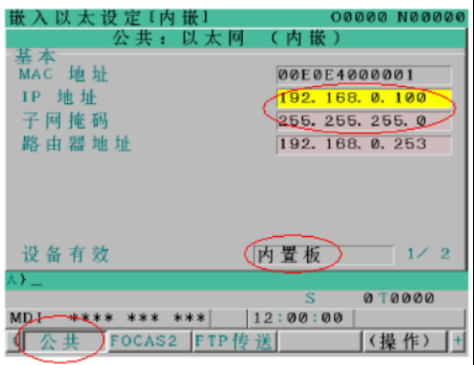

配置IP:先在控制面板上按SYSTEM键,然后在SYSTEM下翻页直至找到下图：

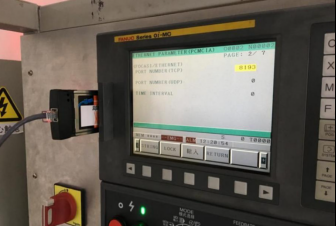

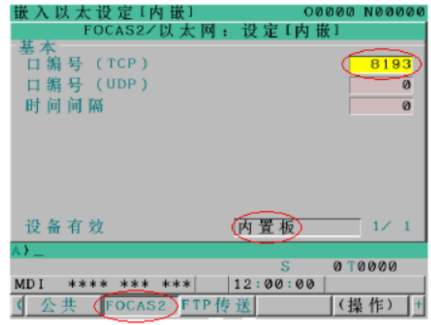

配置端口：配置ip后，下翻到下一页配置端口。如图：

发那科默认的端口是8193，也可以更改。

3.通讯测试

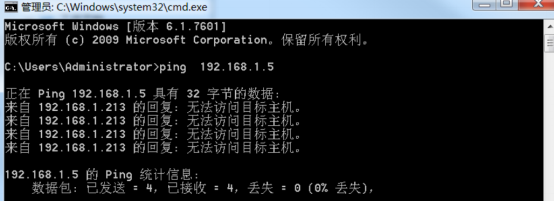

配置完成后可通过ping命令和telnet命令进行测试。



4.常见问题

4.1、网络不通：重启设备、检查网线、检查网口灯是否闪烁

4.2、找不到网口：这种多发生在老旧机床和低配版系统，可以考虑加装其他联网硬件(例如：PCMIA卡如下图）采集。

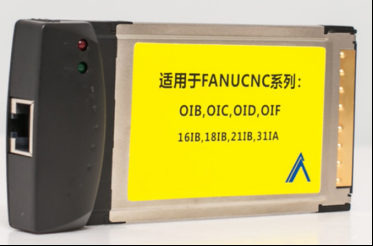

PCMIA卡

插卡后的效果



3



网关数采配置

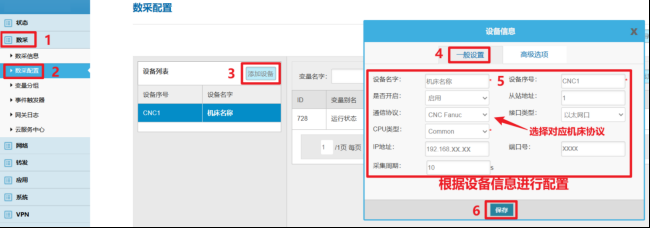

1.设备配置

根据CNC设备情况及信息配置后保存。

以太网通信主要参数

通信协议	接口类型	IP地址	端口号
CNC Fanuc	网口	CNC IP地址	8193(以实际端口为主）
扩展字段	0 （默认）

注意：数采网关LAN口地址必须与CNC IP处于同一网段且不冲突，保证网关可以Telent通CNC (IP与端口）。如果Telent不通，可查看本手册第28页“3.网关与CNC同网段配置”。

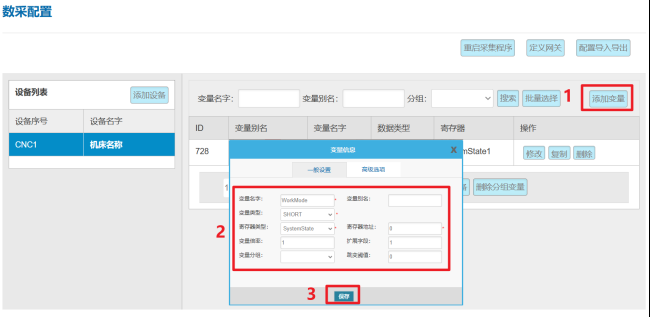

2.变量配置

变量配置主要是定义变量名（自定义内容，不可使用中文命名）、变量别名（自定义，可使用中文名字）、寄存器类型和寄存器偏移地址，并定义一些数据规则（如：倍率、小数点、单位、告警）。

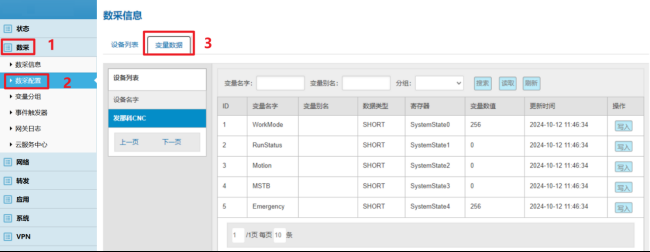

3.数据看板

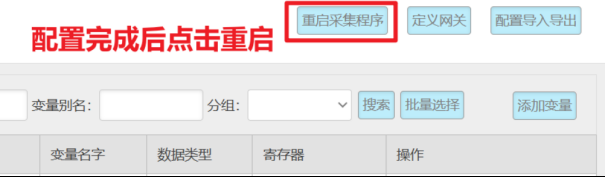

数采配置（设备信息+变量参数）完成后，重启采集程序并生效配置即可在：数采信息---变量数据---设备名称 中看到采集上来的数据。



错误诊断

若采集的数据值为“NULL”，请排查接线是否正常，核对数采配置中设备通讯参数与变量参数信息是否正确。

若采集的数据值不正确，请核对变量类型及对应类型地址范围是否正确。

如无法解决问题，可联系物通博联工程师获取相应的技术支持。



*更详细步骤说明，可查看物通博联操作手册文档或咨询物通博联工程师
